БВД-N101RTCP

МНОГОКВАРТИРНЫЕ ДОМОФОНЫ

Координатный блок вызова домофона БВД-N101RTCP
R - встроенный считыватель RFID-125 кГц
T - встроенный считыватель TM
C - телекамера цветного изображения
P - объектив PINHOLE

Блок вызова видеодомофона БВД-N101RTCP используется в составе многоквартирных видеодомофонов VIZIT и обеспечивает двухстороннюю связь между посетителем и абонентом, визуальный контроль обстановки перед блоком вызова, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-TM, VIZIT-RF2 снаружи подъезда, нажатием кнопки EXIT изнутри подъезда. Для питания блока вызова и замка рекомендуется применять блок питания БПД18/12-1-1.




Технические характеристики БВД-N101RTCP
  • Количество абонентов - до 100
  • Металлический корпус, антивандальное исполнение
  • Шильды-панели из нержавеющей стали
  • лазерная гравировка инструкции по пользованию
  • Подсветка клавиатуры
  • Подсветка инструкции по пользованию
  • 4-х разрядный светодиодный индикатор
  • Встроенные считыватели ключей VIZIT-TM (iButton) и VIZIT-RF2 (RFID-125kHz)
  • Дуплексная громкоговорящая связь
  • Визуальный контроль обстановки перед блоком вызова
  • Встроенная телекамера с функцией "День-ночь" (PAL, 700 TVL, 0 Lux, объектив PINHOLE 90°)
  • IR LED подсветка для телекамеры
  • Память на 600 ключей VIZIT-RF2 и/или VIZIT-TM
  • Количество ключей на один номер квартиры - 6
  • Световая и звуковая индикация режимов работы
  • Возможность выключения вызова отдельных квартир
  • Габаритные размеры, мм, (ШхВхГ) - 128х248х45
  • Вариант установки - врезной
  • Напряжение питания, В:  22±4
  • Потребляемый ток, А, не более: 0,3
  • Диапазон рабочих температур, °С - от минус 30 до плюс 45

Совместимые устройства с БВД-N101RTCP

Модификации кнопок управления выходом: EXIT 300M, EXIT 500
Комплект монтажный: MP-100
Электромагнитные замки:
Модификации: VIZIT-ML300-40, VIZIT-ML300-50, VIZIT-ML300M-40, VIZIT-ML300M-50
Модификации: VIZIT-ML400-40, VIZIT-ML400-50, VIZIT-ML400M-40, VIZIT-ML400M-50
Блок управления пульта консьержа: VIZIT-TU412M1
Блок коммутации: БК-10
Блок коммутации: БК-100М
Блок коммутации: БК-30М
Блок коммутации: БК-4М
Блок питания домофона: БПД18/12-1-1
Устройства квартирные переговорные УКП:
УКП-7, УКП-12, УКП-12-1, УКП-12М

Для подключения абонентских устройств VIZIT к подъездной линии домофона применяются блоки коммутации. Для подключения УКП возможно применение блоков коммутации БК-4М, БК-10, БК-30(М), БК-100(М). Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвители видеосигнала РВС-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала БК-4МV и БК-4MVE.

При подключении мониторов: 427С, 440С, 440СМ, 456С, 456СМ рекомендуется использование группового блока питания мониторов БПД-24/12-1-1 совместно с РВС-2, РВЕ-4 и БК-4MVE. Возможно комбинированное использование разных типов блоков коммутации.

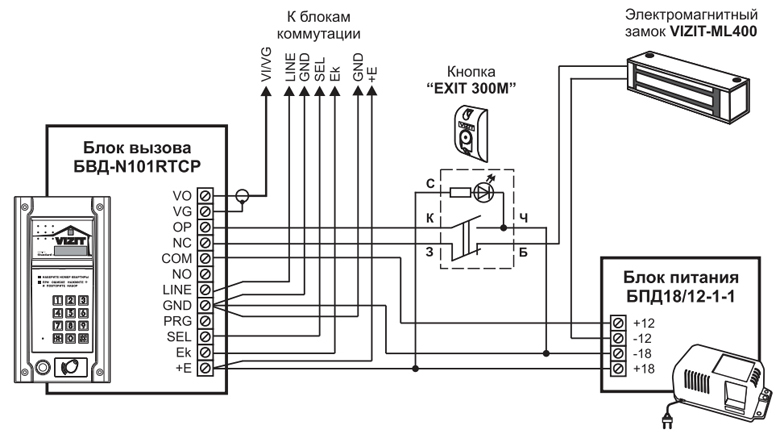

Схема подключения БВД-N101RTCP
